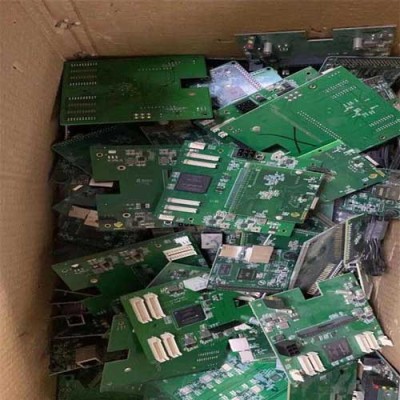

增城电子元器件回收专业服务
芯片和集成电路的区别
芯片和集成电路(Integrated Circuit)是密切相关的术语，但它们在某些方面有所区别:
定义:芯片(Chip)是指制造完整电子系统或设备所需的各种集成电路的集合，可以包括多个IC。而集成电路是把多个电子元件集成在一块半导体材料上的电子器件，可能是芯片中的一个组成部分。
含义:芯片强调了整个电子系统的概念，它可以包括多个IC、传感器、存储器等。而集成电路更侧重于描述将多个电子元件集成在同一块芯片上的技术和构造。
应用范围:芯片通常用于描述具有更高级功能的电子系统，例如移动设备、计算机、汽车等。而集成电路的应用范围更广泛，可以涵盖从简单的数字逻辑门到复杂的微处理器等。
虽然IC、芯片和集成电路这三个术语有着交叉和重叠的含义，但它们在使用时可以根据上下文的需要来区分。芯片侧重于整个电子系统的概念，而IC和集成电路更注重于单个或多个电子元件的集成和构造。在实际应用中，它们都扮演着重要的角色，推动着现代电子技术的发展和进步。

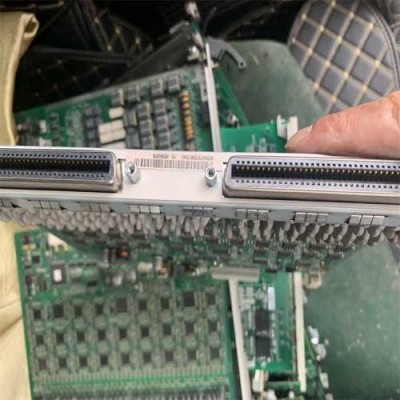

增城电子元器件回收专业服务
砷化镓材料:向大直径长尺寸发展。随着GaAs IC集成度的提高和降低成本的需要，GaAs材料总的发展趋势是晶体大直径、长尺寸化。用于光电子领域的砷化镓材料采用水平布里其曼法(HB)、垂直布里其曼法(VB)和垂直梯度冷凝法(VGF)制备；半缘砷化镓材料主要应用于微电子领域，主要采用高压液封直拉法(HPLEC)、常压液封直拉法(LEC)、垂直布里其曼法(VB)和垂直梯度冷凝法(VGF)制备。VB/VGF技术在上已发展成为成熟的砷化镓晶体生长工艺，采用该技术生产的Ф76.2mm、Ф100mm的抛光片已商品化，目前国外半导体砷化镓材料的主流产品依然是Ф76.2mm。国内低阻砷化镓材料的主流产品为Ф50.8mm和Ф76.2mm。
片式电容也叫独石电容，是由多个以电子陶瓷作为介质材料的电容叠加并联而成，层数已可达数百层，融合了薄膜成型技术、烧结技术、电子功能陶瓷材料和导电材料技术等。目前向大比容化、电*金属化、微型化和高频高Q值发展。片式电阻是在精密电子陶瓷基板上印刷电阻材料，经过激光调阻再划片而成，片式电阻正向高阻、低阻、高压和多种电阻膜发展。 我国去年电子元器件产量2500亿只，其中，片式元器件约为1000亿只。片式化率达40％。我省风华集团是全国大的片式元件企业。
集成电路是由多个半导体器件、电子元件按设计要求实现电学互连而成的统一体。依据材料和工艺不同，分有半导体集成电路，厚膜电路， 薄膜混合电路，现在生产和使用的大多数是半导体集成电路(1C)。半导体集成电路按集成度(即每块芯片包含的元器件数)可分为小规模IC(／100个)、中规模IC(100--1000个)、大规模(1000---10万个)、超大规模(10万 一1000万个)、特大规模(1000万 一10亿个)、巨大规模(10亿以上)。按电路功能可分为数字IC，模拟IC，模拟／数字IC等。数字IC包括了存储器IC，逻辑IC，微处理器IC等。模拟IC包括线性放大器IC、运算放大器IC等。
